درب‌های اتوماتیک شیشه‌ای، به دلیل زیبایی، سهولت تردد و بهبود بهینه‌سازی انرژی، به عنصری جدایی‌ناپذیر از فضاهای مدرن تبدیل شده‌اند. با این حال، قلب تپنده این سیستم‌های هوشمند، یعنی سیم‌کشی و اتصال برق درب اتوماتیک شیشه‌ای نیازمند دقت و رعایت کامل استانداردهاست تا از عملکردی ایمن و بی‌صدا اطمینان حاصل شود. نادیده گرفتن حتی کوچکترین نکته ایمنی در این مرحله حیاتی نصب، نه تنها می‌تواند منجر به آسیب‌های مالی و کاهش طول عمر دستگاه شود، بلکه خطرات جدی جانی را نیز در پی خواهد داشت. بنابراین، یک سیم‌کشی اصولی و مطابق با آخرین استانداردها، ضامن یک عمر کارکرد نرم و مطمئن برای درب اتوماتیک شیشه‌ای شما خواهد بود.
این مقاله جامع از ارارات، به بررسی دقیق تمام ابعاد فنی و ایمنی سیم‌کشی درب‌های اتوماتیک شیشه‌ای می‌پردازد و مسیر ایمن‌سازی پروژه‌های شما را با تمرکز بر کاهش صدای مزاحم و افزایش امنیت روشن می‌سازد. از مراحل اولیه قطع برق درب اتوماتیک شیشه‌ای تا تست نهایی سیستم، تمام نکاتی که یک تکنسین حرفه‌ای باید بداند، در اینجا گنجانده شده است.
ضرورت رعایت استانداردهای فنی در سیم‌کشی
رعایت استانداردهای فنی در فرآیند سیم‌کشی درب‌های اتوماتیک، فراتر از یک الزام ساده، تضمین‌کننده کیفیت و دوام طولانی‌مدت سیستم است. استانداردها به طور خاص طراحی شده‌اند تا از تجهیزات گران‌قیمت در برابر نوسانات برق، اتصالات نادرست و بارهای بیش از حد محافظت کنند. یک سیستم سیم‌کشی غیر استاندارد می‌تواند باعث ایجاد اختلالات الکتریکی، فعال شدن‌های بی‌مورد سنسور و در نهایت، خرابی‌های پرهزینه در بخش موتور و کنترلر شود. همچنین، استفاده از کابل‌ها و قطعات با کیفیت پایین، نه تنها بر کارایی سیستم تأثیر منفی می‌گذارد، بلکه می‌تواند یک منبع خطر دائمی برای ساختمان باشد.
یک سیستم سیم‌کشی اصولی، پایداری ولتاژ مورد نیاز اپراتور را تضمین می‌کند و به موتور اجازه می‌دهد با حداقل اصطکاک و حداکثر بهره‌وری کار کند. این دقت در انتقال انرژی، به طور مستقیم به کاهش لرزش و صدای ناخواسته در هنگام باز و بسته شدن درب کمک شایانی می‌کند. علاوه بر این، رعایت استانداردها، فرآیند عیب‌یابی و تعمیرات دوره‌ای را در آینده به شکل قابل توجهی ساده‌تر و کم‌هزینه‌تر می‌سازد.
اصول ایمنی حیاتی پیش از شروع عملیات
ایمنی، اولین و مهم‌ترین گام در هر پروژه برقی، به ویژه در مورد سیم‌کشی درب‌های اتوماتیک است که با ولتاژ بالایی سروکار دارند. هرگز نباید بدون رعایت دقیق پروتکل‌های ایمنی، کار سیم‌کشی را آغاز کرد، زیرا کوچکترین خطا می‌تواند عواقب جبران‌ناپذیری به همراه داشته باشد. این بخش شامل چندین مرحله ضروری است که هر تکنسین متعهد باید قبل از لمس اولین سیم، آن‌ها را اجرا کند.
قطع کامل منبع تغذیه (Lockout/Tagout)
مهم‌ترین اقدام ایمنی، قطع کامل برق اصلی سیستم از تابلوی برق مرکزی است. صرفاً خاموش کردن کلیدهای موضعی یا استفاده از کلید سلکتور کافی نیست و باید از عدم وجود ولتاژ اطمینان کامل حاصل شود. از ابزارهایی مانند فازمتر یا مولتی‌متر عایق برای تست مجدد خطوط و اطمینان از «بی‌برقی» استفاده کنید؛ این کار از شوک الکتریکی ناخواسته جلوگیری می‌کند. فراموش نکنید که محل قطع برق درب اتوماتیک شیشه‌ای را با علامت‌های هشدار (Tagout) مشخص کرده و قفل (Lockout) کنید تا از وصل شدن تصادفی آن توسط فرد دیگر جلوگیری شود.
استفاده از تجهیزات حفاظتی فردی (PPE)
تجهیزات حفاظت فردی، شامل دستکش‌های عایق برق، عینک ایمنی و کفش‌های ایمنی، باید در تمام طول فرآیند سیم‌کشی استفاده شوند. این تجهیزات، یک لایه حفاظتی حیاتی در برابر خطرات الکتریکی و مکانیکی ایجاد می‌کنند. همچنین، همیشه از ابزارهای استاندارد با دسته‌های عایق استفاده نمایید تا در صورت تماس ناخواسته با سیم‌های برق‌دار، خطر برق‌گرفتگی به حداقل برسد. محیط کار باید خشک و عاری از رطوبت باشد، چرا که آب و رطوبت رسانای جریان برق درب اتوماتیک شیشه‌ای هستند و خطر را به شدت افزایش می‌دهند.
بررسی کامل نمودار سیم‌کشی (Wiring Diagram)
پیش از هر اتصال فیزیکی، نمودار سیم‌کشی ارائه‌شده توسط سازنده اپراتور درب را به دقت مطالعه کنید. هر درب اتوماتیک، بسته به برند و مدل، ممکن است دارای آرایش سیم‌کشی متفاوتی باشد، به خصوص در مورد اتصالات سنسورها، کلیدهای سلکتوری و سیستم‌های ایمنی. اطمینان حاصل کنید که تعداد و نوع سیم‌ها و ترمینال‌های ورودی و خروجی با نقشه مطابقت داشته باشد؛ این کار از اتصال نادرست و آسیب دیدن بردهای الکترونیکی پیشگیری می‌کند.
استانداردها و مشخصات فنی سیم‌کشی
سیم‌کشی یک درب اتوماتیک شیشه‌ای، فقط شامل اتصال دو سر یک کابل نیست، بلکه یک فرآیند مهندسی است که باید بر اساس پارامترهای فنی دقیق انجام شود. انتخاب کابل مناسب، رعایت الزامات اتصال زمین و مدیریت صحیح مسیر کابل‌ها، همگی در عملکرد پایدار و بدون نویز سیستم نقش کلیدی دارند. عدم توجه به این مشخصات فنی می‌تواند منجر به افت ولتاژ، گرم شدن کابل‌ها و اختلال در سیگنال‌های کنترلی شود.
انتخاب کابل و سطح مقطع مناسب
برای سیم‌کشی اصلی برق ورودی، از کابل‌هایی با سطح مقطع کافی استفاده کنید تا بتوانند جریان مورد نیاز موتور (معمولاً بین 2 تا 5 آمپر) را بدون افت ولتاژ قابل توجه منتقل کنند. برای مدارهای کنترل ولتاژ پایین (مانند سنسورها، رادارها و کلیدها)، کابل‌های شیلددار یا زوج‌به‌هم‌تابیده (Twisted Pair) توصیه می‌شوند. استفاده از کابل شیلددار در سیم‌کشی سنسورها، از تداخل الکترومغناطیسی (EMI) که می‌تواند باعث فعال شدن کاذب و تولید صدای ناخواسته شود، جلوگیری می‌کند و سیگنالی پاک و دقیق را به برد کنترل می‌رساند.
اهمیت سیستم اتصال زمین (ارتینگ)
اتصال زمین یا ارتینگ (Grounding)، یک استاندارد ایمنی ضروری است که در سیستم‌های برقی حفاظتی حیاتی ایجاد می‌کند. سیم‌کشی زمین باید با استفاده از سیم سبز و زرد، به ترمینال‌های مشخص‌شده روی شاسی اپراتور و سپس به چاه ارت یا سیستم ارتینگ اصلی ساختمان متصل شود. این اتصال، در صورت بروز هرگونه نشتی یا اتصال کوتاه، ولتاژ اضافی را به زمین منتقل کرده و از خطر برق‌گرفتگی و آسیب به تجهیزات الکترونیکی حساس اپراتور جلوگیری می‌کند. عدم اتصال زمین مناسب، می‌تواند باعث اختلال الکتریکی در عملکرد موتور و افزایش نویز سیستم شود.
مدیریت و سازماندهی مسیر سیم‌ها
سیم‌ها باید از طریق مسیرهای مجزا و ایمن، مانند داکت‌های محافظ یا لوله‌های خرطومی نسوز، عبور داده شوند تا از آسیب‌های فیزیکی، رطوبت یا جویده شدن توسط حیوانات موذی در امان بمانند. باید دقت شود که سیم‌ها، به خصوص سیم‌های ورودی اصلی برق درب اتوماتیک شیشه‌ای، به هیچ وجه نباید در مسیر حرکت قطعات مکانیکی اپراتور مانند هنگرها، تسمه و ریل قرار گیرند. کابل‌کشی سنسورها و مدار فرمان نیز باید تا حد امکان از کابل‌های اصلی برق درب اتوماتیک شیشه‌ای فاصله داشته باشد تا از تداخل الکتریکی و عملکرد نادرست سنسورها که منجر به باز و بسته شدن ناگهانی و پر سر و صدای درب می‌شود، جلوگیری کند.
اتصال اجزای اصلی سیستم
پس از رعایت اصول ایمنی و فنی، نوبت به اتصال اجزای کلیدی سیستم می‌رسد. هر جزء در یک درب اتوماتیک، نقش مشخصی در ایمنی و عملکرد کلی دارد و اتصال دقیق آن‌ها به بورد کنترل، تضمین‌کننده کارکرد هماهنگ و مطمئن درب خواهد بود. یک اتصال اشتباه در این مرحله می‌تواند عملکرد منطقی سیستم را مختل کند و باعث خطا در باز و بسته شدن درب شود.

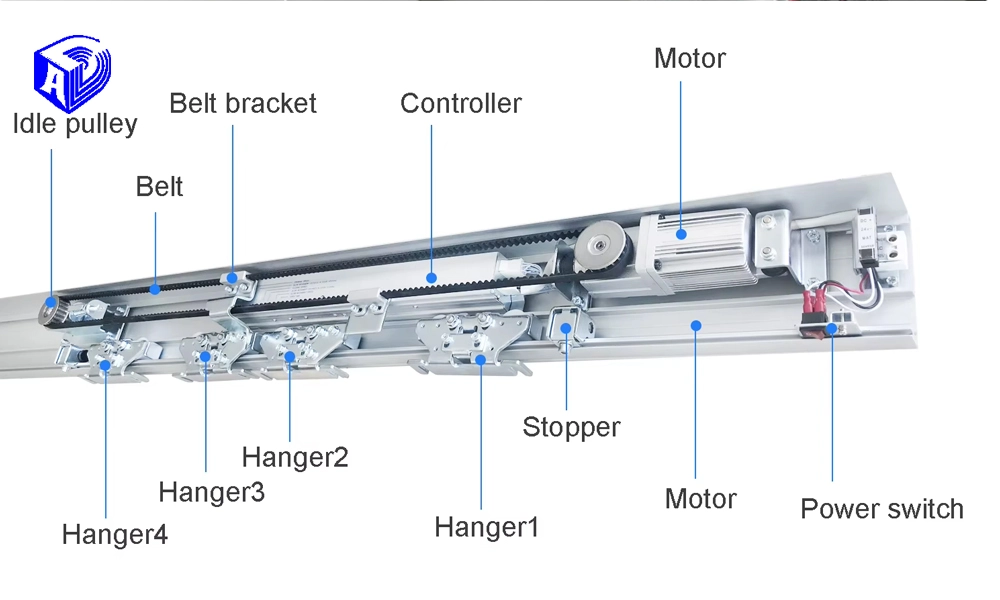

سیم‌کشی موتور و بورد کنترل
موتور، نیروی محرکه درب است و اتصال آن به بورد کنترل باید با نهایت دقت انجام شود. سیم‌های موتور باید مطابق با رنگ‌بندی و پین‌های مشخص شده روی بورد کنترل متصل شوند. اطمینان حاصل کنید که اتصالات محکم و عاری از هرگونه لقی باشند، زیرا اتصالات ضعیف می‌توانند باعث جرقه زدن، گرم شدن بیش از حد و نویز الکتریکی شوند. بورد کنترل، مغز متفکر سیستم است و علاوه بر کنترل موتور، باید برق و سیگنال سایر اجزا را نیز تأمین کند.
نصب و سیم‌کشی سنسورهای ایمنی و رادارها
سنسورهای حرکتی (رادار) و سنسورهای ایمنی (چشمی) که از بسته شدن درب بر روی افراد جلوگیری می‌کنند، حیاتی‌ترین اجزای ایمنی هستند. سیم‌کشی این سنسورها معمولاً شامل خطوط تغذیه (مثبت و منفی) و یک یا چند خط سیگنال است که باید به ترمینال‌های ورودی سنسور بورد کنترل متصل شوند. نصب سنسورها باید دقیقاً طبق دستورالعمل و با توجه به زاویه تابش و محدوده تشخیص تنظیم شود. تنظیم نادرست سنسور، می‌تواند باعث عملکرد متناوب و پر سر و صدا درب یا ناتوانی در تشخیص موانع شود.
اتصال سیستم‌های اضطراری (باطری بک‌آپ و کلید اضطراری)
در بسیاری از مدل‌ها، وجود باطری بک‌آپ برای عملکرد درب در زمان قطع برق ضروری است. سیم‌کشی باطری باید به پورت‌های شارژ مخصوص روی بورد کنترل متصل شود. همچنین، کلید اضطراری یا دکمه توقف اضطراری (Emergency Stop) که معمولاً در نزدیکی درب نصب می‌شود، باید به مدار فرمان متصل شود تا در شرایط بحرانی بتوان فوراً برق درب اتوماتیک شیشه‌ای را قطع کرد. اطمینان از صحت عملکرد این سیستم‌ها، امنیت کاربران را در شرایط غیرعادی تضمین می‌کند.
تست و اعتبارسنجی نهایی سیستم
پس از اتمام کلیه اتصالات برقی و مکانیکی، مرحله نهایی، تست و اعتبارسنجی عملکرد کامل سیستم است. این مرحله، نه تنها ایمنی اتصالات برقی، بلکه عملکرد هماهنگ تمام اجزای مکانیکی و الکترونیکی را نیز مورد بررسی قرار می‌دهد. یک تست کامل، از بروز مشکلات ناگهانی در زمان استفاده عمومی جلوگیری می‌کند و اطمینان می‌دهد که درب با حداکثر کارایی و حداقل نویز فعالیت می‌کند.
تست عملکرد الکتریکی و ولتاژ
ابتدا برق درب اتوماتیک شیشه‌ای اصلی را وصل کرده و با استفاده از مولتی‌متر، ولتاژ ورودی و خروجی را در نقاط مختلف بورد کنترل بررسی کنید تا از انتقال صحیح ولتاژ به موتور و سنسورها مطمئن شوید. سپس، بدون نصب شیشه‌ها، عملکرد موتور را در حالت‌های مختلف سرعت تست کنید و اطمینان حاصل کنید که هیچ صدای غیرعادی (مانند صدای وزوز، تق‌تق یا سایش) شنیده نشود. هرگونه نویز غیرمعمول می‌تواند نشانه‌ای از اتصالات ضعیف یا مشکل در موتور باشد که باید قبل از ادامه کار برطرف شود.
کالیبراسیون و تنظیم حساسیت سنسورها
سنسورهای حرکتی و ایمنی را در شرایط واقعی عبور و مرور تست کنید. حساسیت رادارها باید به گونه‌ای تنظیم شود که درب به موقع باز شود، اما از تحریکات کاذب (مانند باد یا عبور از دور) جلوگیری کند. سنسورهای ایمنی نیز باید فوراً به هر مانعی در مسیر بسته شدن درب واکنش نشان داده و دستور توقف یا باز شدن مجدد را صادر کنند. حداقل فاصله تشخیص کاربر توسط حسگرها باید مطابق با استاندارد EN 16005 تنظیم شود. این تنظیمات دقیق، نه تنها ایمنی را افزایش می‌دهد، بلکه از باز و بسته شدن‌های بی‌مورد که باعث ایجاد صدای تکراری و استهلاک قطعات می‌شود، جلوگیری می‌کند.
مستندسازی و نگهداری دوره‌ای
تمام مراحل نصب، تست‌ها و تنظیمات انجام شده، به همراه تاریخ نصب و مشخصات فنی کابل‌ها و قطعات، باید به طور کامل مستندسازی شوند. این اسناد، مرجعی ارزشمند برای تعمیرات و نگهداری‌های دوره‌ای در آینده خواهند بود. همچنین، به کاربران نهایی، نحوه عملکرد درب، استفاده صحیح از کلید سلکتور و روش‌های باز کردن درب در حالت اضطراری را آموزش دهید. بازرسی‌های دوره‌ای و منظم اتصالات برقی، به شناسایی و رفع زودهنگام هرگونه سایش یا شل شدن احتمالی کمک کرده و عمر مفید سیستم را به طرز چشمگیری افزایش می‌دهد.
تضمین عملکرد ایمن، کم‌صدا و طولانی‌مدت
سیم‌کشی و اتصال برق درب اتوماتیک شیشه‌ای، یک فرآیند تخصصی و حساس است که موفقیت آن کاملاً به رعایت دقیق نکات ایمنی و استانداردهای فنی بستگی دارد. از قطع کامل برق و استفاده از ابزارهای عایق در شروع کار، تا انتخاب کابل‌های شیلددار برای جلوگیری از نویز و تنظیم دقیق سنسورها برای کارکرد آرام و مطمئن، هر مرحله نقشی حیاتی در تضمین عملکرد طولانی‌مدت و ایمن سیستم ایفا می‌کند.
در آرارات درب، ما بر این باوریم که یک درب اتوماتیک باید نه تنها کارا، بلکه ایمن و بی‌صدا باشد. به همین دلیل، توصیه اکید ما این است که همواره از تکنسین‌های متخصص و مجرب استفاده کنید که به خوبی با استانداردهای روز جهانی مانند EN 16005 آشنا هستند. سرمایه‌گذاری در نصب و سیم‌کشی اصولی، در بلندمدت از هزینه‌های تعمیرات پرهیز و ایمنی محیط کار یا زندگی شما را تضمین می‌کند.
